Dans le cadre de la mission aeroclub, nous sommes partis des demandes que le schéma apportait afin de proposer une solution fonctionnelle. De ce fait, nous avons choisi d'utiliser un routeur cisco 891f qui nous permet de pouvoir créer des vlans pour chaque service.

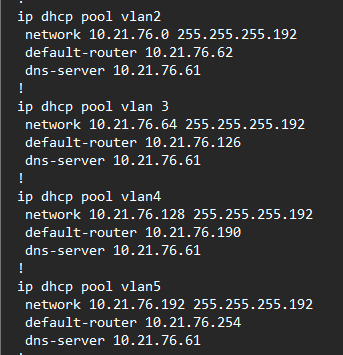

Cette partie de la configuration de ce cisco 891f permet de définir les dhcp de nos quatre vlans avec l'adresse network, la passerelle, et le serveur DNS qui correspond à notre serveur Windows.

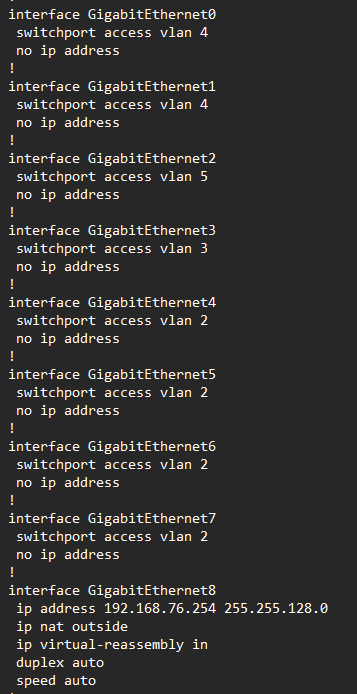

Ensuite, cela représente la répartition des ports présents sur le cisco entre nos différents vlans pour les interfaces allant de 0 à 7. L'interface 8 est notre sortie WAN qui possède une adresse ip publique permettant ainsi d'avoir accès à internet avec le IP nat outside.

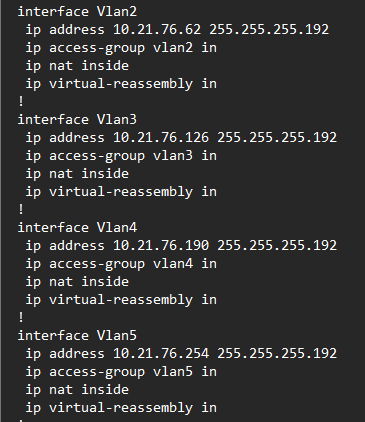

Dans cette partie, nous avons défini les adresses IP de chaque interface de vlans qui correspondent respectivement à leur adresse de passerelle.
Cette partie de la configuration permet de spécifier que le serveur http et https que possède le routeur cisco 891f afin de faire tourner son interface web de gestion du routeur est désactivée.
La première ligne permet de faire du NAT/PAT en utilisant l'interface WAN du routeur.
La deuxième ligne, elle permet de rediriger le trafic de l'hôte 10.21.76.60 sur le port 80 vers l'adresse WAN 192.168.76.254 sur le port 80 et concrètement cette règle permet de pouvoir consulter dans ce cas précis un serveur web qui se trouve dans le LAN de l'aeroclub.
La dernière ligne est la route par défaut.
